一、本設備符合標準：GB 9706.1-2020 基本安全和基本性能的通用要求試驗裝置根據GB 9706.1-2020第15.3.5 粗魯搬運試驗等章節而設計二、標準內容 GB9706.1-2020-15.3.5 *粗魯搬ME設備粗魯搬運試驗裝置

產品型號
更新時間
2025-03-05
廠商性質
瀏覽次數
1775

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

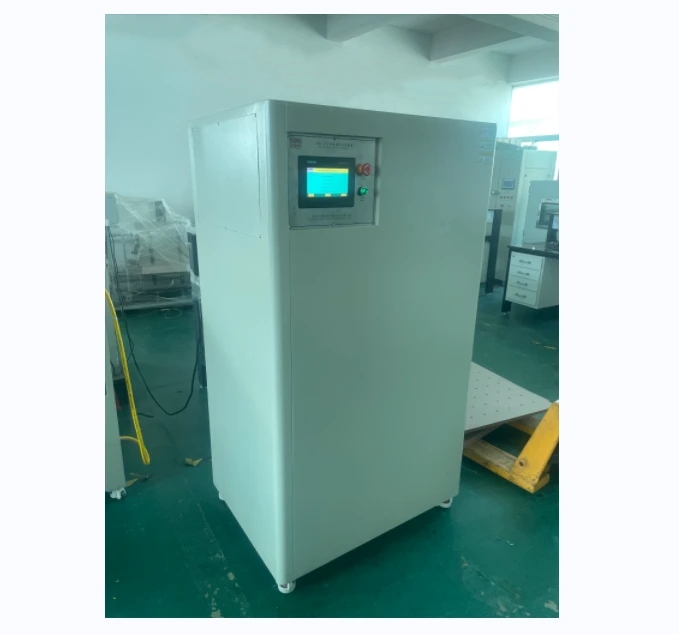

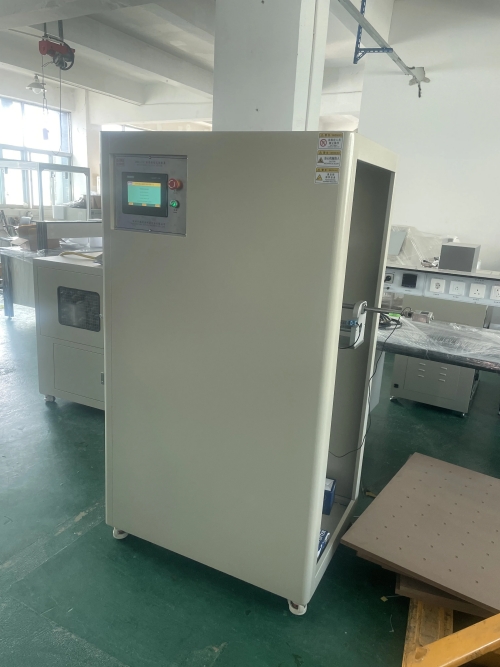

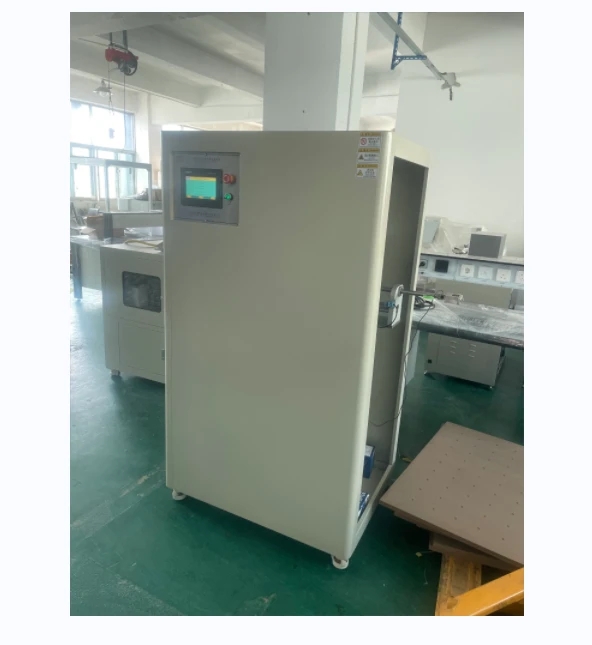

ME粗魯搬運試驗裝置
型號：ME
查看詳情

詳細介紹

一、性能指標

1.樣品移動速度0-1.5m/s可設置，精度0.01m/s

2.推力行程400mm

3.臺階高度40mm±1mm/s 上下臺階為硬木）40*40*1200（可根據客戶ME試樣調整）、水泥臺（或?qū)嵞景澹ú馁|(zhì)與大小根據客戶試樣要求定）

4.設備供電：220VAC 1KW。

5.試驗裝置成套（用戶需提供ME設備的尺寸）

6.控制方式：人機界面采用西門子觸摸屏。界面友好

7.試驗裝置：（根據用戶ME設備大小而定制）

8.上下沖擊臺，門框障礙物可拆卸，小車可活動試驗時與沖擊臺分別固定


二、粗魯搬運試驗

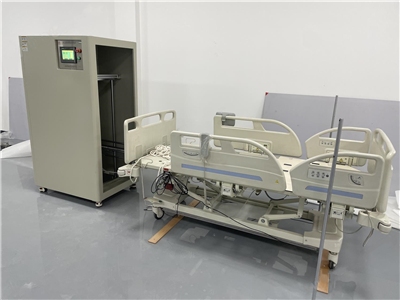

移動的ME設備和ME設備的移動的部件應能承受由粗魯搬運和移動而產生的應力，并不應產生不可接受的風險。通過下列試驗來檢驗是否符合要求。樣品在運輸姿態以任何適當?shù)陌踩ぷ鬏d荷和正常使用所允許的最不利條件下進行試驗。試驗期間，應有適當?shù)念A(yù)防措施避免粗魯搬運應力或沖擊而引起失衡。

試驗如下：

a) 門框沖擊

樣品以0.8m/s±0.1m/s的速度，或以電機驅動的移動的ME設備以其所能保持的速度，沿著正常運動方向運動，撞擊靠在垂直硬質支撐物上的厚度與寬度均為40mm的硬木障礙物3次，垂直硬木障礙物的高度一定要比ME設備的撞擊點高，運動方向垂直面對障礙物。每次試驗后，任何導致一個不可接受風險的持續損壞，則測試不通過。

注1:見15.3.1的符合準則。

b)上臺階沖擊

推動樣品沿著正常運動方向以0.8m/s±0.1m/s的速度運動，或?qū)τ陔姍C(jī)驅動的移動的ME設備，以其能保持的速度運動，使其撞向牢固固定在水平地面上高度為40mm的堅固硬木面障礙物3次。行進方向垂直面對障礙物。樣品不必越過40mm的障礙物。

c) 下臺階沖擊

樣品沿正常運動方向以0.8m/s±0.1m/s的速度，或?qū)τ陔姍C(jī)驅動的移動的ME設備，以其能保持的速度運動，使其從固定于硬質基礎上（如混凝土）的40mm高的垂直臺階推落3次。運動方向垂直下降臺階面。在下降臺階沖擊試驗過程中，若腳輪以外的部件在腳輪觸地之前接觸障礙物，則繼續推動ME設備直到它下降。

注2:當ME設備因粗魯搬運的沖擊／應力后仍未受損，則根據9.4評估其穩定性。

三、設備用途

用于檢驗移動的ME設備和ME設備的移動的部件應能承受由粗魯搬運和移動而產生的應力，并不應該產生不可接受的風險。
